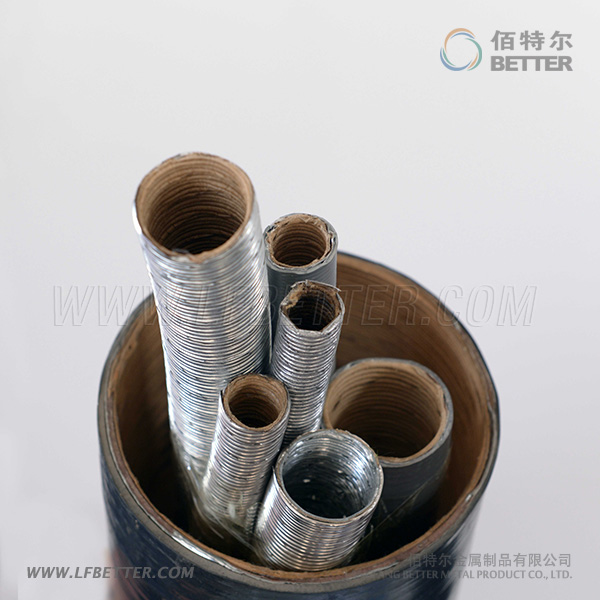

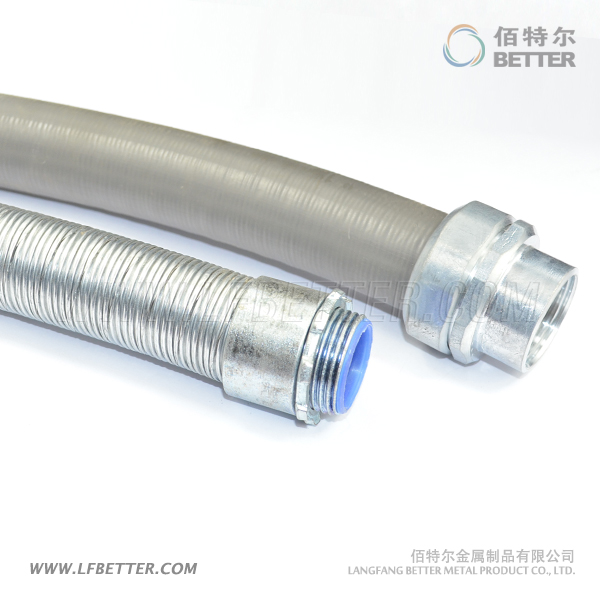

LN-5不銹鋼包塑防水型可撓金屬電線保護套管(LN-5不銹鋼防水型普利卡管)

LN-5不銹鋼帶包塑防水型可撓金屬電線保護套管(LN-5不銹鋼防水型普利卡管),在LN-4B金屬套管表面包覆一層具有良好柔韌性的軟質聚氯乙烯(PVC)保護層。本管除了具有LN-4B特點外,還有優異的耐水性、耐腐蝕性、耐化學藥品性,可以作為各種明、暗預埋和直埋配管,也可以替代地面線槽布線用管等。

產品編號: BC2008102419326
產品型號: LN-5
所屬分類: 普利卡管
標簽:
相關文檔: 右鍵另存為


   LN-5不銹鋼帶包塑防水型可撓金屬電線保護套管(LN-5不銹鋼防水型普利卡管),在LN-4B金屬套管表面包覆一層具有良好柔韌性的軟質聚氯乙烯(PVC)保護層。本管除了具有LN-4B特點外,還有優異的耐水性、耐腐蝕性、耐化學藥品性,可以作為各種明、暗預埋和直埋配管,也可以替代地面線槽布線用管等。
相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭(三根),短頭部分最低限度不能少于8M。24#、30#、38#、50#每卷允許有一個接頭(二根),短頭部分最低限度不能少于5M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。


序號

內徑I.D
       mm

外徑O.D
       mm

外徑公差
       mm

乙烯層厚度
       mm

每卷長度
       mm

鋼管對應規格

電線管對應規格

mm

"

mm

"

12#11.417.7±0.20.65081/4131/2
15#14.120.6±0.20.650103/8165/8
17#16.623.1±0.20.650151/2193/4
24#23.830.4±0.20.625203/4251
30#29.336.5±0.20.6252513211/4
38#37.144.9±0.40.6253211/43811/2
50#49.156.9±0.40.8254011/2512
63#62.671.5±0.60.8105026421/2
76#76.085.3±0.60.8107021/2763
83#81.090.9±0.61.010803
101#100.2110.1±0.61.051004

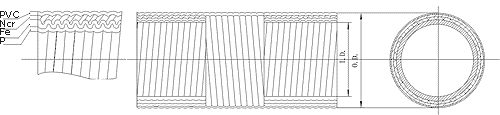

LN-5不銹鋼防水型普利卡管結構圖
