當前位置: 網站首頁 > 產品展示 > 普利卡管 > LV-5Z阻燃包塑可撓金屬電線保護套管(防水阻燃型普利卡管)

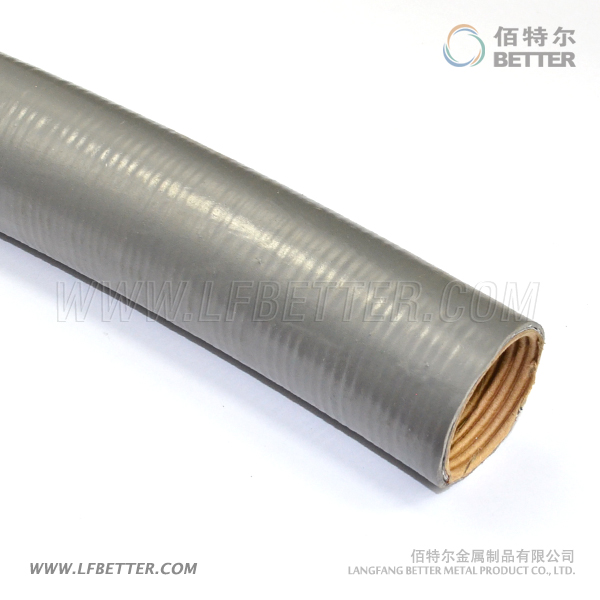

LV-5Z阻燃包塑可撓金屬電線保護套管(防水阻燃型普利卡管)

LV-5Z阻燃包塑可撓金屬電線保護套管(防水阻燃型普利卡管),其結構規格與LV-5相同,防火性能強,適用于室內外潮濕防火要求較高的電氣施工、裸露配管、儀器儀表、設備安裝配管。

產品編號: BC20081024192347
產品型號: LV-5Z
所屬分類: 普利卡管
標簽:
相關文檔: 右鍵另存為

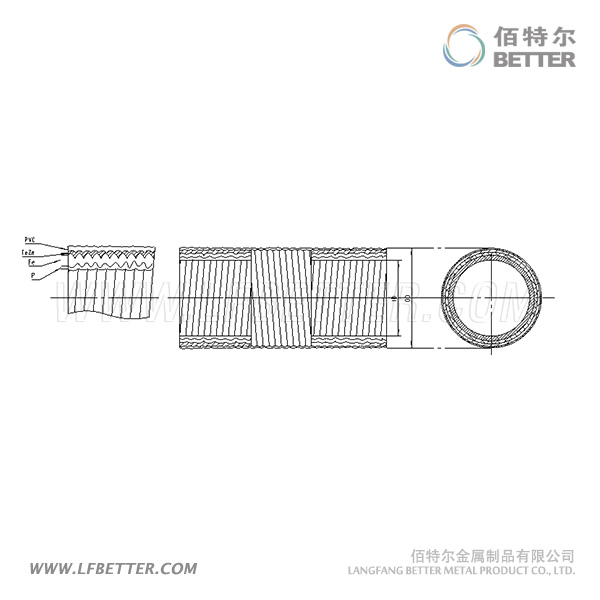

 結構與用途
      LV-5Z阻燃包塑可撓金屬電線保護套管(防水阻燃型普利卡管),其結構規格與LV-5相同,防火性能強,適用于室內外潮濕防火要求較高的電氣施工、裸露配管、儀器儀表、設備安裝配管。

產品特點:
      1、高強度機械保護功能
      2、良好的屏蔽功能
      3、自由彎曲,保護層光滑柔軟阻燃
      4、溫度范圍:零下20攝氏度到60攝氏度
      5、安裝簡便

相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭(三根),短頭部分最低限度不能少于8M。24#、30#、38#、50#每卷允許有一個接頭(二根),短頭部分最低限度不能少于5M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
3、重量?jī)H供參考


序號

內徑I.D
       mm

外徑O.D
       mm

外徑公差
       mm

乙烯層厚度
       mm

每卷長度
       mm

鋼管對應規格

電線管對應規格

mm

"

mm

"

12#11.417.7±0.2

0.6mm

5081/4131/2
15#14.120.6±0.20.6mm50103/8165/8
17#16.623.1±0.20.6mm50151/2193/4
24#23.830.4±0.20.6mm25203/4251
30#29.336.5±0.20.6mm25251321-1/4
38#37.144.9±0.40.6mm25321-1/4381-1/2
50#49.156.9±0.40.8mm25401-1/2512
63#62.671.5±0.60.8mm10502642-1/2
76#76.085.3±0.60.8mm10702-1/2763
83#81.090.9±0.61.0mm10803

101#100.2110.1±0.61.0mm51004

130#126.4136±1.01.5mm31255
